Закладные по чертежу: какие данные нужны для расчёта изготовления
Дата публикации: 20.10.2026
Короткий ответ: для расчёта закладных по чертежу передайте актуальную документацию, количество готовых изделий каждой марки, требования к материалам и обработке, комплектности и получению. Если в документации есть пробелы, выделите вопросы отдельным списком. Размеры изделия — только часть задания.
ПЕТРОЦЕНТР принимает заявки на металлоизделия по чертежам, включая закладные. Возможность изготовления конкретного узла, стоимость и срок согласуются после проверки задания. Ниже — порядок подготовки документов для такого расчёта.
Что считать предметом заказа
Сначала уточните, что нужно получить: отдельные заготовки, комплект деталей для последующей сборки или готовое изделие по чертежу. Пластина с отверстиями и сварной узел из пластины и стержней могут иметь похожие габариты, но это разные задания по составу работ.
Назовите марку изделия так же, как в проектной ведомости. Если обозначение повторяется на нескольких листах, укажите комплект документации и номер листа. Для разных исполнений заведите отдельные строки, даже если внешне изделия похожи.
Материал помогает подготовить заявку на изготовление. Размеры, армирование, анкеровку и соединения задаёт проектная документация. Согласование технологичности изготовления не заменяет расчёт несущего узла и согласование проектных изменений.
Какие сведения приложить к чертежу
| Данные | Что проверить перед отправкой | Что требуется уточнить при отсутствии |
|---|---|---|
| Обозначение и версия | Марка изделия, номер чертежа, лист и актуальная редакция | По какой версии считать и изготавливать |
| Количество | Число готовых изделий каждой марки и единицы измерения | Считаются комплекты, детали или готовые узлы |
| Материалы | Марки, классы, размеры исходного проката и другие требования, заданные проектом | Какие сведения должен подтвердить заказчик до расчёта |
| Геометрия | Все размеры, положение отверстий, виды и разрезы, необходимые для чтения чертежа | Какие размеры отсутствуют или противоречат друг другу |
| Соединения и обработка | Указания по соединениям, торцам и другим операциям из документации | Какие работы входят в поставку и что выполняется отдельно |
| Поверхность и покрытие | Требования проекта к подготовке и покрытию либо указание, что изделие поставляется без покрытия | Не нужно ли покрытие, отсутствующее в видимой части чертежа |
| Контроль и документы | Требования к проверкам, документам и их передаче вместе с партией | Что требуется сверх согласованного базового комплекта |
| Комплектность | Маркировка, раздельная упаковка по маркам, перечень входящих деталей | Как отличить исполнения при получении |
Не выбирайте недостающую марку материала по фотографии и не подменяйте заданный профиль похожим. Отметьте, какие варианты можно предложить для согласования, и кто со стороны заказчика уполномочен подтвердить изменения.
Как передать документацию без путаницы версий
Соберите согласованный комплект: чертёж, спецификацию, технические требования и пояснения, на которые есть ссылки. Если часть условий вынесена на другой лист, приложите и его. При передаче изображения убедитесь, что читаются размерные числа, обозначения и примечания.
Для расчёта удобно приложить читаемое представление чертежа. Необходимость исходного файла и подходящий формат уточните у исполнителя. Переименуйте файлы так, чтобы обозначение и редакция были понятны, а в сообщении перечислите, какая версия актуальна. Если заявка уже обсуждалась, отдельно укажите изменения относительно предыдущей передачи.
При смене редакции получите подтверждение, что новая документация принята в работу. Замена файла в переписке сама по себе не означает, что стоимость, сроки и состав заказа пересогласованы.
Учебный пример: двадцать готовых изделий
Пример ниже вымышленный. Он показывает проверку комплектности заявки, а не конструкцию для применения на объекте. Реальный согласованный чертёж и фотографии заказа в этот пример не включены.

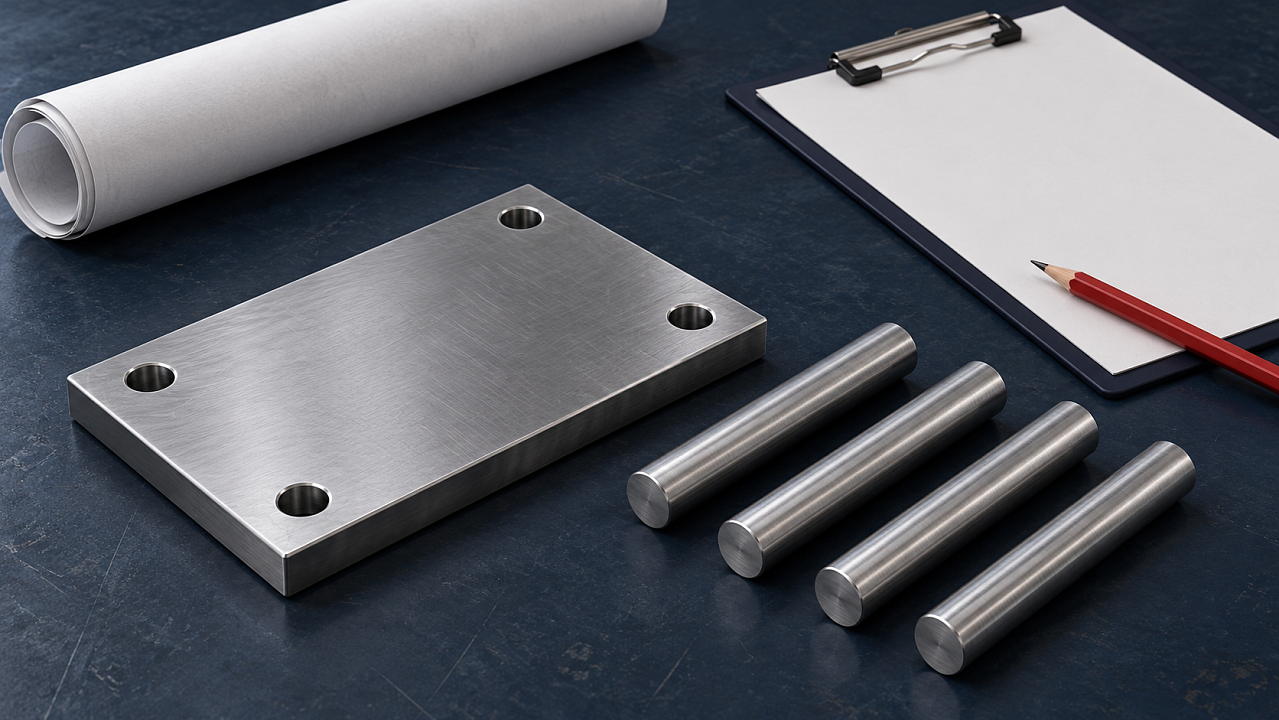

Условие: в условной спецификации марки ЗД-У01 на одно готовое изделие указаны одна пластина и четыре стержня. Заказчику нужны 20 готовых изделий по чертежу ЗД-У01, редакция 02. Все размеры, материалы и требования к соединениям заданы в приложенной проектной документации.
Проверка количества: на партию приходится 20 пластин и 80 стержней. Это состав изделий, а не задание изготовить 100 готовых закладных. Длины и диаметры в этом учебном примере не назначаются.
Пример сообщения поставщику: «Прошу рассчитать 20 готовых изделий ЗД-У01 по приложенной редакции 02. В комплекте — чертёж, спецификация и требования проекта. Прошу подтвердить, что в расчёт входят изготовление деталей, предусмотренная документацией сборка и соединения, согласованные проверки и комплект документов. Поставка — с маркировкой ЗД-У01; упаковку и способ получения прошу согласовать. Недостающие данные и предлагаемые изменения прошу перечислить до подтверждения заказа».
В реальной заявке добавьте календарную дату получения, адрес или условия самовывоза и контакт ответственного. Требования к покрытию должны быть определены в документации или согласованы отдельно. Если чего-то не хватает, это открытый вопрос, а не повод автоматически выбирать исполнение.
Что проверить в ответном предложении
Сравните обозначение и редакцию документации, количество готовых изделий, состав материалов и операций. Убедитесь, что расчёт не относится только к заготовкам, если вы запросили готовые узлы. Отдельно согласуйте вопросы, исключения из объёма работ и необходимые изменения.
Сроки разделите на проверку документации, изготовление и получение партии. Само наличие исходного проката не подтверждает готовность изделия к нужной дате. Если допустима поставка частями, зафиксируйте марки, количество и даты каждой очереди.
Стоимость обработки, покрытия, упаковки и доставки учитывайте в согласованном объёме. Для проверки готового счёта можно использовать чек-лист снабженца; он не заменяет сверку изделия с чертежом.
Список действий перед расчётом
- Определить предмет заказа: детали, комплект или готовое изделие.
- Записать марки и количество готовых изделий.
- Собрать актуальные чертежи, спецификации и требования.
- Проверить читаемость размеров, обозначений и примечаний.
- Отметить открытые вопросы по материалам, обработке, покрытию и контролю.
- Указать маркировку, комплектность, нужную дату и способ получения.
- Получить подтверждение документации и согласовать условия до запуска.
Отправить чертёж и ТЗ можно через форму расчёта металлоизделий. Если пакет документации ещё собирается, свяжитесь с менеджером и перечислите недостающие сведения. Подготовить остальные позиции закупки поможет инструкция по комплектной заявке на металл.
Частые вопросы
Достаточно ли фотографии готовой закладной?
Фотография может пояснить задачу, но не фиксирует все размеры, материалы и требования к изделию. Для расчёта обсудите с исполнителем комплект документации; по фотографии нельзя самостоятельно назначать конструкцию.
Можно ли согласовать замену материала после расчёта?
Изменение нужно передать на согласование с ответственным за документацию заказчика и исполнителем. До запуска подтвердите актуальную версию задания, стоимость и срок.
Есть ли единая цена для любого изделия одной массы?
Одинаковая масса не определяет одинаковый объём операций. Сравнивать предложения можно после проверки состава изделия, обработки, контроля и остальных условий поставки.
